반도체 장비에서 Chamber(챔버)라는 말을 정말 많이 듣습니다.
저도 처음 Etch 장비를 접했을 때는
“그냥 Wafer가 들어가서 공정하는 공간 아닌가?”
정도로 생각했어요.
그런데 실제 장비를 다루고
PM을 하면서 Chamber를 직접 열어보니까 생각이 조금 달라지더라고요.
Chamber 안에서는 Gas가 들어오고,
Pressure가 제어되고,
RF Power가 공급되고,
Plasma가 만들어집니다.
그리고 그 Plasma를 이용해서 실제 Wafer의 원하는 부분을 식각하게 되죠.
그래서 지금은 Chamber를 단순히 Wafer가 들어가는 공간이라기보다는,
Etch 공정에 필요한 여러 조건이 한곳에서 만들어지는 핵심적인 공정 환경
이라고 생각하는 편입니다.
오늘은 교과서에 나오는 Chamber의 정의만 이야기하기보다는 제가 실제 Etch 장비를 다루면서 경험했던 부분을 같이 이야기해볼게요.
반도체 장비 챔버(Chamber)에서는 무슨 일이 일어날까?
Etch Chamber를 이해할 때 저는 각각의 부품부터 외우는 것보다 전체적인 흐름을 먼저 이해하는 게 편했습니다.
쉽게 보면 이렇습니다.
Gas 공급 → Pressure 형성 → RF Power 공급 → Plasma 발생 → Wafer Etch → 부산물 배출
공정 Gas가 Chamber 내부로 들어오고, 필요한 저압 환경에서 RF Power가 공급되면 Plasma가 형성됩니다.
이 Plasma 안에서 생성된 이온과 라디칼 등이 Wafer 표면과 반응하면서 원하는 물질을 제거하는 것이죠.

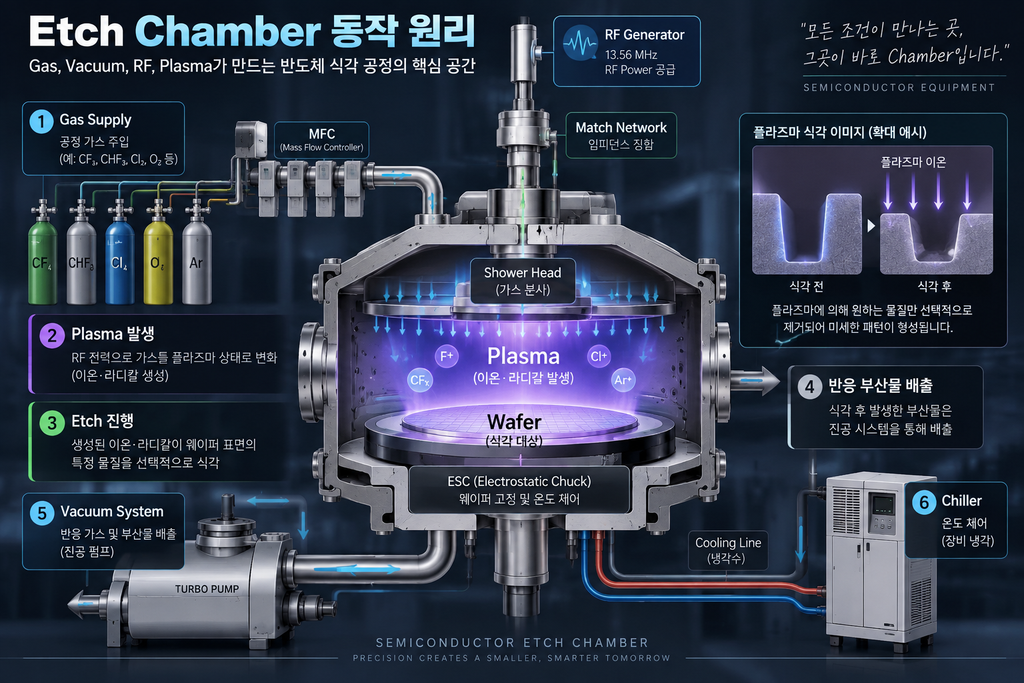

말로만 들으면 조금 복잡한데, 제가 아래에 만든 그림처럼 연결해서 보면 훨씬 이해하기 쉽습니다.
제가 실제 장비를 다루면서 느낀 것도 이 부분이에요.
Chamber만 정상이라고 공정이 되는 게 아닙니다.
Gas도 정상이어야 하고,
Pressure도 잡혀야 하고,
RF Generator에서도 필요한 Power가 공급되어야 합니다.
Chiller를 비롯한 냉각 계통 역시 정상적으로 운전되어야 하고요.
결국 하나가 아니라 여러 조건이 함께 맞아야 Etch 공정이 정상적으로 진행되는 구조인 거죠.
Chamber를 직접 열어보면 생각이 조금 달라집니다
제가 실제로 PM을 진행할 때는 Chamber를 Open합니다.
그런데 계속 공정을 진행했던 Chamber를 열어보면 내부가 처음 상태 그대로 유지되는 건 아닙니다.
Etch 공정을 반복하다 보면 공정 Gas의 플라즈마 반응과 식각 과정에서 여러 부산물이 발생하고, Polymer를 포함한 물질들이 Chamber 내부 표면에 축적될 수 있습니다.
실제로 Plasma Chamber의 벽면에 fluorocarbon 계열 막이 축적될 수 있고, 이러한 Chamber wall 상태가 Plasma 및 공정 결과에 영향을 줄 수 있다는 연구도 있습니다.
현장에서 보면 이런 오염이나 부산물이 세정 Kit나 Liner류 같은 Chamber 내부 부품에 쌓여 있는 모습을 확인할 수 있어요.
처음에는 저도 PM을
“오래 쓴 부품 빼고 새 부품 넣는 작업”
정도로 생각했던 적이 있습니다.
그런데 실제로 Chamber를 열어보고 내부 상태를 계속 보다 보면 왜 주기적인 관리가 필요한지 조금씩 이해하게 됩니다.
제가 실제로 하는 Chamber PM은 이렇습니다
제가 담당하는 장비를 기준으로 이야기하면 먼저 Chamber를 Open하고 내부 상태를 확인합니다.
그리고 세정 Kit와 Coating Kit를 교체하고 Liner류도 함께 교체·관리합니다.
세정 Kit에는 Quartz 재질이 사용되는 부분도 있는데요.
공정이 계속되면서 이런 내부 부품에 부산물과 오염이 축적되기 때문에 일정한 주기에 맞춰 관리해주는 겁니다.

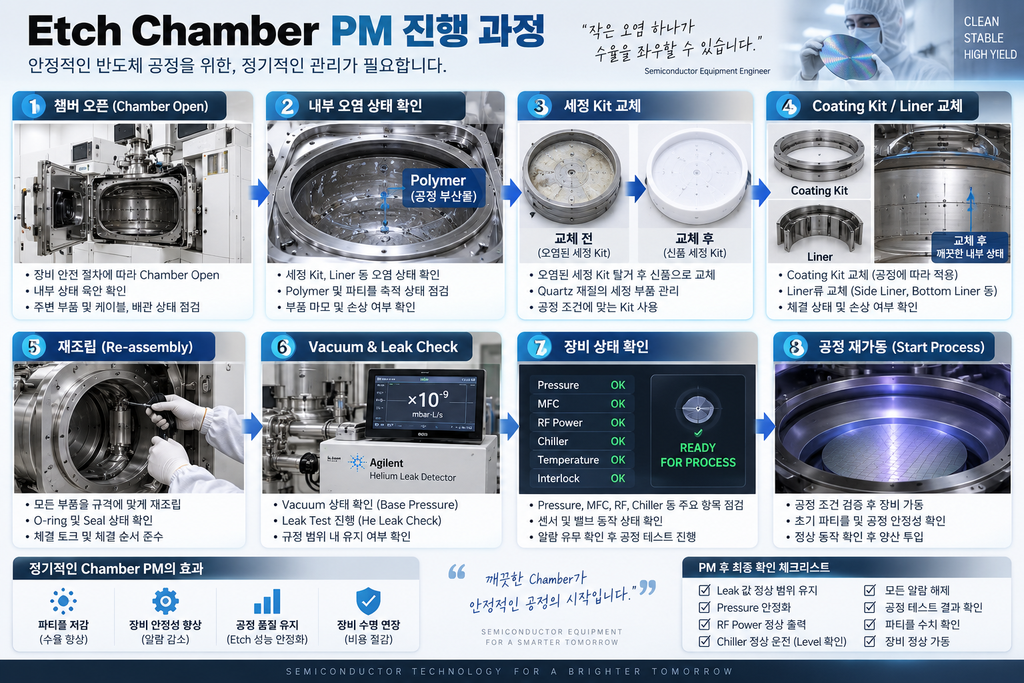

전체적인 흐름을 단순하게 표현하면,
Chamber Open
→ 내부 상태 확인
→ 세정 Kit 교체
→ Coating Kit·Liner류 교체
→ 재조립
→ Vacuum 및 Leak 확인
→ 장비 상태 확인
정도로 볼 수 있습니다.
여기서 중요한 게 하나 있습니다.
부품을 교체하고 Chamber를 닫았다고 해서 “PM 끝!”은 아니라는 겁니다.
오히려 그다음 확인 과정도 굉장히 중요합니다.
저는 Chamber 오염을 컴퓨터 먼지와 비슷하게 설명합니다
처음 접하는 사람에게 설명할 때 저는 가끔 컴퓨터에 비유해요.
컴퓨터도 몇 년 동안 내부 청소를 전혀 하지 않으면 먼지가 계속 쌓이잖아요.
처음에는 별문제가 없을 수 있지만 오염이 심해지면 냉각이나 부품 동작 등에 영향을 줄 수 있습니다.
물론 컴퓨터 먼지와 Etch Chamber의 Polymer·Particle이 같은 원리라는 뜻은 아닙니다.
다만,
“오염을 계속 방치하면 안정적인 상태를 유지하기 어려워질 수 있다.”
라는 관점에서는 이해하기 쉬운 비유라고 생각합니다.
Chamber 역시 공정을 계속 진행하면서 Particle이나 부산물이 축적될 수 있고, 상태에 따라 Alarm이나 공정 문제로 이어질 수도 있습니다.
그래서 문제가 발생하기 전에 주기적으로 관리하는 PM(Preventive Maintenance)이 필요한 것이고,
정해진 PM과 별개로 예상하지 못한 장비 이상이 발생하면 원인을 찾아 조치하는 BM(Breakdown Maintenance)도 필요합니다.
PM을 하고 나서 Leak를 보는 이유
제가 정비하면서 중요하게 생각하는 부분 중 하나가 Leak입니다.
Etch 공정에서는 Chamber 내부에 필요한 저압 환경을 만들고 그 안에서 Gas와 RF Power 등을 제어해 Plasma 공정 조건을 형성합니다.
그런데 Chamber를 분해하고 다시 조립한 뒤 의도하지 않은 Leak가 발생한다면 문제가 되겠죠.
그래서 정비 이후에는 Chamber의 Vacuum 상태와 Leak 여부를 반드시 확인합니다.
예를 들어 Pressure가 제대로 형성되지 않는다면 원인이 하나라고 단정할 수는 없지만 O-ring이나 Seal 상태도 확인 대상이 될 수 있습니다.
Valve가 정상적으로 열리고 닫히는지도 볼 수 있고요.
제가 현장에서 느끼는 건 결국
“분해하고 교체하고 조립하는 것”까지가 정비가 아니라, 다시 정상적인 장비 상태인지 확인하는 것까지가 정비
라는 겁니다.
※ Leak의 정상 기준과 측정 단위는 장비 및 제조사 규격에 따라 달라질 수 있기 때문에 특정 수치를 일반적인 기준으로 제시하지 않았습니다.
Chamber 이상이 생기면 무엇부터 볼까?
이건 사실 하나만 말하기 어렵습니다.
어떤 Alarm이 발생했는지, 어떤 증상이 나타나는지에 따라 확인하는 부분이 달라지기 때문입니다.
Pressure가 이상하다면 Vacuum 계통이나 Valve, O-ring과 같은 Sealing 부분을 볼 수 있고,
Sensor가 정상적인 값을 보내지 못하면 장비가 조건을 만족하지 못했다고 판단해 동작하지 않을 수도 있습니다.
Plasma와 관련된 문제라면 RF Generator에서 필요한 Power가 정상적으로 공급되고 있는지도 확인 대상이 됩니다.
그리고 의외로 빼놓으면 안 되는 게 Chiller입니다.
장비의 냉각 계통이 정상적으로 운전되어야 하기 때문에 제가 다루는 장비에서도 Chiller Level 등 관련 조건에 이상이 있으면 Alarm이 발생할 수 있습니다.
그래서 저는 장비 이상을 볼 때
Pressure → Vacuum/Leak → Valve → Sensor → RF → Chiller
이렇게 무조건 순서대로 확인한다기보다,
현재 발생한 증상과 Alarm을 보고 관련된 부분을 하나씩 좁혀가는 것이 중요하다고 생각합니다.
제가 생각하는 Etch Chamber란?
처음에는 저도 Chamber의 정의부터 외웠습니다.
그런데 실제 Etch 장비를 계속 다뤄보니까 지금은 조금 다르게 생각합니다.
Chamber 안에서는
Gas가 들어오고,
Pressure가 만들어지고,
RF Power가 공급되고,
Plasma가 형성되고,
Wafer가 식각됩니다.
그리고 공정을 반복하면서 내부 상태도 계속 변합니다.
그래서 세정 Kit와 Liner류 등을 관리하고 PM을 진행하며, 정비 후에는 Vacuum과 Leak 상태를 다시 확인합니다.
결국 제가 현장에서 경험한 반도체 장비 Chamber는 단순한 빈 공간이 아닙니다.
Etch 공정을 안정적으로 진행하기 위해 Gas, Vacuum, Pressure, RF, Plasma, Temperature 그리고 내부 부품 상태가 함께 관리되는 하나의 공정 환경.
저는 이렇게 이해하는 게 가장 와닿았습니다.
Chamber를 이런 관점에서 이해하고 나면 나중에 RF Generator, Plasma, Vacuum, Pressure Control을 공부할 때도
“아, 그래서 이 장치가 Chamber에 필요한 거구나.”
하고 하나씩 연결되기 시작합니다.
