Etch 장비 Arc가 발생하는 이유 7가지|Plasma 공정에서 Arc는 왜 생길까?

Etch 장비 Arc는 왜 발생할까요? Polymer, 절연 부품, RF Power, Grounding, Particle, Gas·Pressure, ESC와 Wafer Charging까지 Plasma Arc가 발생하는 7가지 원인을 장비 엔지니어 관점에서 설명합니다.

Etch 장비에서 RF 관련 데이터를 확인하다 보면 평소와 다르게 Reflected Power가 순간적으로 튀거나, Plasma가 불안정해지는 상황을 접할 수 있습니다. 이럴 때 확인해야 할 현상 중 하나가 바로 Arc입니다.

처음 Arc라는 개념을 공부했을 때는 조금 의아했습니다. Etch 공정 자체가 Plasma라는 방전을 이용하는 기술인데, 왜 또 다른 방전인 Arc는 문제가 되는 걸까요?

이 차이를 이해하고 나니 RF Generator와 Matcher를 보는 관점도 조금 달라졌습니다.

정상적인 Plasma는 Recipe에서 설정한 Gas, Pressure, RF 조건에 따라 Chamber 내부에 형성되고 유지됩니다. 반면 문제가 되는 Arc는 특정 위치에 전기적 에너지가 집중되면서 발생하는 의도하지 않은 국부 방전입니다.

Arc가 심하게 발생하면 Chamber 부품이 손상될 수 있고, 그 과정에서 Particle이 발생하거나 Wafer 표면에 손상을 남길 수도 있습니다.

그렇다면 Arc는 도대체 왜 발생하는 걸까요?

이번 글에서는 Etch 장비에서 Arc가 발생할 수 있는 대표적인 원인 7가지를 살펴보고, 실제로 RF Trouble을 분석한다면 어떤 데이터를 먼저 비교해야 하는지 장비 엔지니어의 관점에서 이야기해보겠습니다.

1. Etch 장비에서 Arc란 무엇일까?

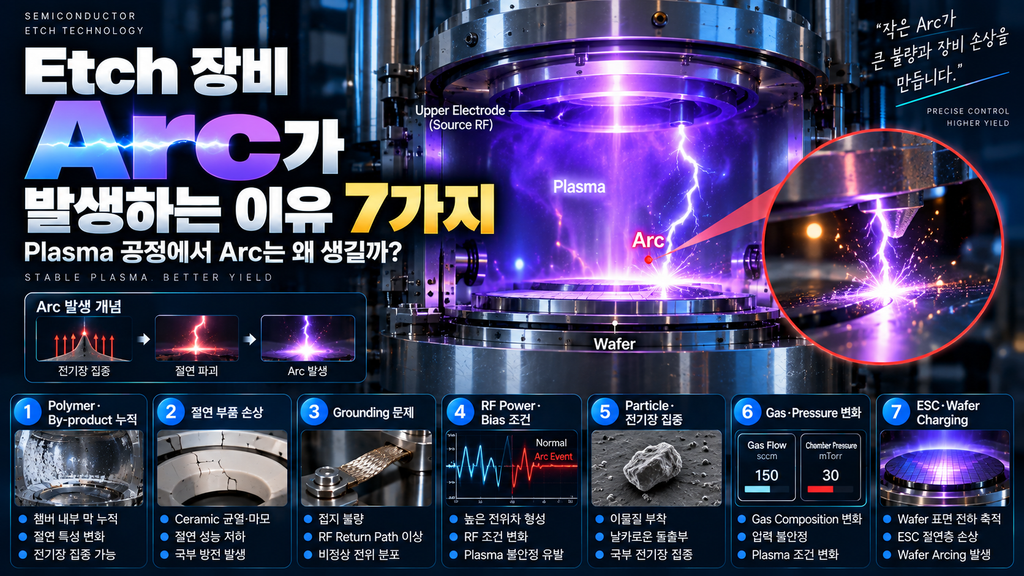

Etch 장비 Arc

Etch 장비 Arc를 이해하려면 먼저 정상적인 Plasma와 구분할 필요가 있습니다.

Etch 장비는 Chamber 내부에 Process Gas를 주입한 뒤 RF Energy를 공급해 Plasma를 발생시킵니다. Plasma 내부에서는 Electron과 Ion이 존재하고, 이들이 Wafer 표면에서 식각 반응이 일어나는 데 중요한 역할을 합니다.

그런데 특정 위치에 전기장이 지나치게 집중되거나 절연이 무너지면 의도하지 않은 방전이 발생할 수 있습니다. 이것이 문제가 되는 Arc입니다.

Etch 장비 Arc가 발생하는 과정은 상황마다 다르지만, 개념적으로는 다음과 같이 이해할 수 있습니다.

전하 축적 또는 전위차 형성 → 국부적인 전기장 집중 → 절연 파괴 → Arc 발생

여기서 중요한 점은 Arc가 반드시 Chamber 전체에서 크게 발생하는 것은 아니라는 사실입니다.

아주 짧은 시간 동안 국부적으로 발생하는 Micro-Arc도 있습니다. 이러한 현상은 일반적인 장비 Trend만으로 확인하기 어려울 수 있습니다.

저는 이 부분을 이해하면서 한 가지 궁금증이 생겼습니다.

Reflected Power가 순간적으로 튀었다고 해서 무조건 Arc가 발생했다고 볼 수 있을까?

답은 그렇지 않다는 것입니다.

Reflected Power는 Plasma Load가 변하거나 Matcher가 새로운 Matching Point를 찾는 과정에서도 달라질 수 있습니다.

따라서 Arc를 판단할 때는 Reflected Power뿐 아니라 Arc Detection Signal, RF 상태, Plasma 관련 데이터 등을 함께 확인해야 합니다.

2. Polymer와 By-product가 쌓이면 Arc가 발생할 수 있을까?

Etch 장비에서 가장 먼저 생각해볼 수 있는 것은 Chamber 내부에 쌓이는 Polymer와 By-product입니다.

Etch 공정을 반복하다 보면 Chamber Wall이나 내부 Parts에 다양한 반응 부산물이 누적됩니다.

특히 Fluorocarbon 계열 Gas를 사용하는 공정에서는 Polymer가 형성될 수 있는데, 이 Polymer가 어느 위치에 어떤 형태로 쌓이는지에 따라 Chamber 상태가 달라집니다.

여기서 제가 중요하게 생각하는 부분은 Polymer가 무조건 나쁘다는 의미가 아니라는 것입니다.

일부 공정에서는 적절한 Polymer 형성이 식각 선택비나 Profile을 제어하는 데 중요한 역할을 합니다.

문제는 의도하지 않은 위치에 Deposit이 불균일하게 쌓이거나, 절연성 물질 표면에 전하가 축적되는 경우입니다.

이러한 조건에서 국부적인 전기장이 집중되면 Arc가 발생할 가능성이 있습니다.

예를 들어 다음과 같은 상황을 생각해볼 수 있습니다.

동일한 Recipe를 계속 진행하는 동안 Reflected Power의 순간적인 변화가 이전보다 자주 관찰됩니다. 그런데 Gas Flow와 Pressure에는 특별한 변화가 없습니다.

이때 RF Generator만 의심하기보다는 최근 Chamber Cleaning 이력과 Wafer 누적량도 함께 확인해볼 필요가 있습니다.

만약 특정 Wafer 누적량 이후부터 이상이 반복된다면 Chamber 내부 Deposit 상태가 달라졌을 가능성도 검토할 수 있기 때문입니다.

물론 이것만으로 Polymer가 Arc의 원인이라고 단정할 수는 없습니다.

다만 RF Trouble을 분석할 때 Chamber 내부 상태를 함께 살펴봐야 하는 이유를 보여주는 사례라고 생각합니다.

3. Ceramic과 절연 부품이 손상되었을 때

두 번째는 절연 부품입니다.

Etch Chamber에는 금속 부품뿐 아니라 Ceramic과 같은 절연 부품도 사용됩니다.

이러한 부품은 서로 다른 전위의 영역을 분리하거나 불필요한 전류가 흐르는 것을 방지하는 역할을 합니다.

그런데 절연 부품에 균열이 발생하거나 표면 상태가 변하면 어떻게 될까요?

절연 특성이 달라지고 특정 위치에 전기장이 집중될 가능성이 있습니다.

여기에 Plasma 노출이나 Deposit 누적 등의 조건이 겹치면 국부적인 방전이 발생할 수 있습니다.

예를 들어 PM 이후 특정 RF Step에서 Arc가 반복적으로 검출되는 상황을 가정해보겠습니다.

이때는 단순히 RF Power가 정상인지 확인하는 것만으로는 부족할 수 있습니다.

최근 교체한 부품이 있는지, 조립 상태에 변화가 있었는지, 절연 부품에 손상이나 오염이 있는지 등도 확인 대상이 됩니다.

저는 이런 상황을 생각해보면서 PM 이력이 Troubleshooting에서 중요한 이유를 다시 이해하게 됐습니다.

같은 Recipe라도 Chamber 내부 Hardware 상태가 달라지면 전기적 조건까지 완전히 같다고 볼 수는 없기 때문입니다.

4. Grounding과 RF Return Path에 문제가 있을 때

세 번째는 Grounding과 RF Return Path입니다.

RF Generator에서 만들어진 Power는 Matcher를 거쳐 Chamber로 전달됩니다.

그런데 RF 시스템을 공부하면서 알게 된 것은 Power를 공급하는 경로만큼이나 전류가 되돌아가는 경로도 중요하다는 점입니다.

RF Return Path의 특성이 달라지면 Chamber 내부의 전위 분포에도 영향을 줄 수 있습니다.

예를 들어 특정 부품의 Ground Connection이 불량하거나 RF Contact 상태가 달라지면 의도하지 않은 전위차가 형성될 가능성이 있습니다.

이러한 조건은 국부적인 방전과 연결될 수 있습니다.

여기서 한 가지 구분해야 할 부분이 있습니다.

DC Ground가 정상이라고 해서 RF Return Path까지 반드시 정상이라는 의미는 아닙니다.

RF는 고주파 신호이기 때문에 DC와는 다른 전기적 특성을 고려해야 합니다.

실제 장비에서는 Cable과 Connector, Grounding 구조 등이 RF 전달 특성에 영향을 줄 수 있습니다.

따라서 Arc가 반복되는데 Gas와 Pressure, Plasma 조건에 뚜렷한 변화가 없다면 RF Path와 Grounding 상태도 함께 검토할 필요가 있습니다.

다만 RF 계통은 고전압과 고주파 위험이 있으므로 실제 Hardware 점검은 반드시 장비 제조사의 안전 절차와 승인된 정비 기준에 따라 진행해야 합니다.

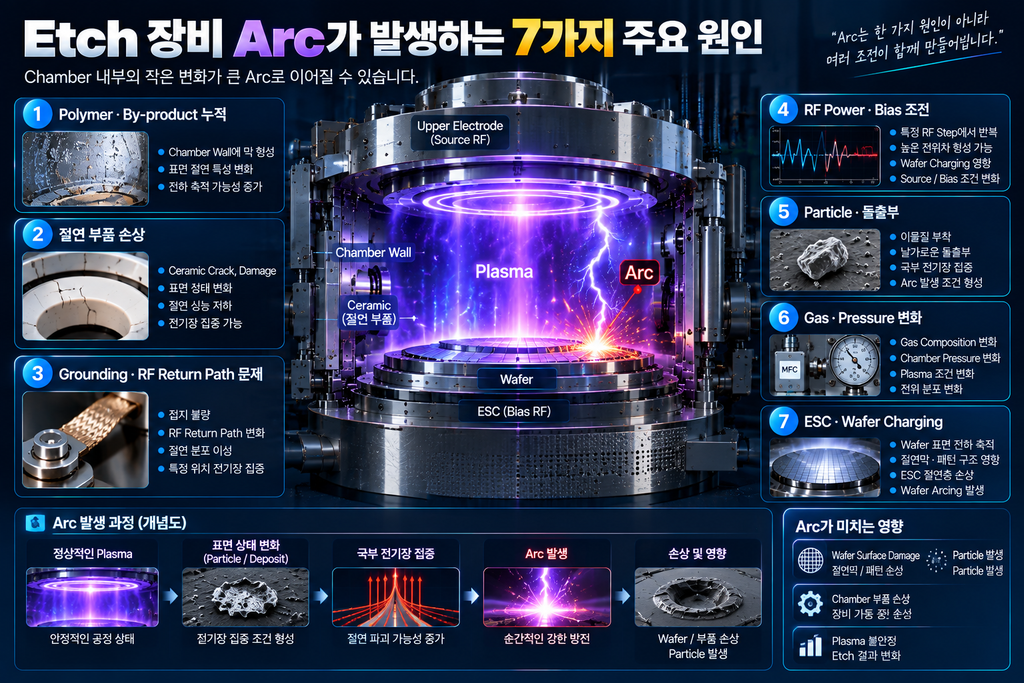

Etch 장비 Arc 발생하는 7가지 주요원인

5. RF Power와 Bias 조건이 달라졌을 때

네 번째는 RF Power와 Bias 조건입니다.

앞서 Source RF와 Bias RF의 차이를 설명하면서 Source RF는 Plasma 생성과 Density에, Bias RF는 Wafer 측 Sheath와 Ion Energy에 상대적으로 밀접한 역할을 한다고 이야기했습니다.

그런데 Bias RF 조건이 달라지면 Wafer 주변의 전위 분포와 Sheath 특성도 달라질 수 있습니다.

특정 조건에서 Wafer 표면에 전하가 불균일하게 축적되거나 국부적인 전위차가 커지면 Arc 발생 가능성에 영향을 줄 수 있습니다.

여기서 오해하지 말아야 할 부분이 있습니다.

RF Power가 높다고 해서 반드시 Arc가 발생하는 것은 아닙니다.

Arc는 RF Power뿐 아니라 Chamber 구조와 절연 상태, Plasma 조건, Wafer의 전기적 특성 등 여러 요소가 함께 작용하는 현상입니다.

예를 들어 특정 Recipe Step에서만 Arc가 발생한다고 가정해보겠습니다.

그 Step에서 Bias RF가 변경되는지, Gas와 Pressure가 함께 바뀌는지, Matcher Position이 급격하게 움직이는지 등을 확인하면 문제를 이해하는 데 도움이 될 수 있습니다.

이처럼 Arc Trouble에서는 Power의 절대적인 숫자보다 어떤 조건에서 반복적으로 발생하는지가 더 중요한 단서가 될 수 있다고 생각합니다.

6. Particle과 국부적인 전기장 집중

다섯 번째는 Particle입니다.

Etch Chamber에서는 Polymer나 By-product가 떨어지거나 내부 부품이 마모되면서 Particle이 발생할 수 있습니다.

이러한 Particle이 특정 위치에 부착되면 표면 형상이나 전기적 특성이 달라질 가능성이 있습니다.

특히 전도성 이물질이나 날카로운 돌출부는 국부적인 전기장 집중에 영향을 줄 수 있습니다.

그런데 Particle과 Arc의 관계를 공부하면서 흥미로웠던 부분이 있습니다.

Particle이 Arc 발생 조건에 영향을 줄 수도 있지만, 반대로 Arc가 발생하면서 새로운 Particle이 만들어질 수도 있다는 것입니다.

Etch 장비 Arc가 특정 부품 표면에 국부적인 열적 손상을 일으키면 그 과정에서 부품 표면의 일부가 손상되거나 이물질이 발생할 수 있습니다.

따라서 Particle 증가와 Arc가 동시에 관찰되었다면 두 현상의 선후 관계를 확인할 필요가 있습니다.

예를 들어 Arc Detection Signal이 먼저 발생한 뒤 Particle 관련 이상이 나타났다면 Arc로 인한 손상 가능성을 검토할 수 있습니다.

반대로 Particle 문제가 먼저 관찰되었다면 Chamber 내부 오염이나 부품 상태 변화가 관련되어 있는지 살펴볼 수 있습니다.

물론 일반적인 장비 데이터만으로 이러한 관계를 모두 확인할 수 있는 것은 아닙니다.

하지만 원인과 결과를 구분하려는 접근 자체가 중요하다고 생각합니다.

7. Gas와 Pressure가 변하면서 Plasma 조건이 달라졌을 때

여섯 번째는 Gas와 Pressure입니다.

Etch 장비에서 Gas와 Pressure는 Plasma 형성에 직접적으로 영향을 주는 Parameter입니다.

Gas 종류가 달라지면 Electron Collision과 Ionization 조건이 달라질 수 있습니다.

Pressure가 달라지면 Mean Free Path와 Collision Frequency도 달라집니다.

그 결과 Plasma Density나 Plasma Potential, Sheath 특성 등이 변할 가능성이 있습니다.

그렇다면 이러한 변화가 Arc와도 연결될 수 있을까요?

가능합니다.

특정 Plasma 조건에서는 Chamber 내부의 전위 분포가 달라지고 국부적인 방전 조건에 영향을 줄 수 있기 때문입니다.

예를 들어 Plasma가 불안정해지는 시점에 Pressure Actual이 먼저 흔들렸다고 가정해보겠습니다.

그 직후 Matcher Position이 변하고 Reflected Power가 증가하면서 Arc 관련 Signal까지 관찰된다면 Pressure와 Plasma 상태 변화의 관계를 살펴볼 필요가 있습니다.

반대로 Arc가 먼저 발생하면서 Plasma Load가 급격하게 변하고 RF Signal이 흔들리는 경우도 생각할 수 있습니다.

따라서 단순히 Arc와 Pressure가 동시에 변했다는 사실만으로 어느 쪽이 원인인지 결정하기는 어렵습니다.

이럴 때는 정상 Wafer와 Trouble Wafer의 Trend를 비교하는 것이 도움이 됩니다.

8. ESC와 Wafer Charging에 문제가 있을 때

마지막 일곱 번째는 ESC와 Wafer Charging입니다.

ESC는 정전기력을 이용해 Wafer를 고정하는 장치입니다.

Etch 공정에서는 ESC와 Wafer 주변에 Bias RF가 인가될 수 있으며, Wafer 표면과 Plasma 사이에는 Sheath가 형성됩니다.

그런데 Wafer 표면의 절연막이나 Pattern 구조에 따라 전하가 불균일하게 축적될 수 있습니다.

특정 위치에서 전위차가 커지고 절연 파괴 조건이 형성되면 Wafer Arcing으로 이어질 가능성이 있습니다.

또한 ESC 절연층의 손상이나 누설전류도 관련된 점검 대상이 될 수 있습니다.

여기서 중요한 것은 Chamber Arc와 Wafer Arcing을 항상 동일한 현상으로 생각해서는 안 된다는 점입니다.

Arc가 발생하는 위치와 전기적 조건에 따라 원인과 영향이 달라질 수 있기 때문입니다.

특히 특정 Wafer 구조나 공정 조건에서만 Arc가 반복된다면 장비 Hardware뿐 아니라 Wafer의 전기적 특성과 Pattern 구조도 검토 대상이 될 수 있습니다.

9. Etch 장비 Arc가 발생하면 Reflected Power도 반드시 높아질까?

앞에서 설명한 일곱 가지 원인을 살펴보면 Arc와 RF가 상당히 밀접하게 연결되어 있다는 것을 알 수 있습니다.

그렇다면 Arc가 발생하면 Reflected Power도 반드시 높아질까요?

반드시 그렇지는 않습니다.

Arc가 발생하면 Plasma의 전기적 상태가 순간적으로 변할 수 있고, 그 결과 RF Load Impedance도 달라질 가능성이 있습니다.

이러한 변화가 Forward Power나 Reflected Power의 순간적인 Spike로 나타날 수 있습니다.

하지만 모든 Arc가 장비 화면에서 뚜렷하게 관찰되는 것은 아닙니다.

Arc가 매우 짧은 시간 동안 발생하면 일반적인 Trend의 Sampling 속도로는 해당 현상을 놓칠 수도 있습니다.

그래서 Reflected Power만 보고 Arc 발생 여부를 판단하는 것은 한계가 있습니다.

Arc Detection 기능이 적용된 장비라면 해당 Signal과 RF Trend를 함께 비교하는 것이 중요합니다.

또한 Reflected Power가 증가했다고 해서 무조건 Arc가 발생한 것은 아닙니다.

Plasma Load 변화나 Matcher Tuning 문제 등 다른 원인으로도 Reflected Power가 상승할 수 있기 때문입니다.

10. Etch 장비 Arc Trouble이 발생한다면 어떤 순서로 확인할까?

Etch 장비 Arc가 발생했을 때는 처음부터 특정 부품을 원인으로 결정하기보다 발생 시점과 반복 패턴을 먼저 확인하는 것이 좋다고 생각합니다.

예를 들어 동일 Recipe의 정상 Wafer와 Trouble Wafer를 비교한다고 가정해보겠습니다.

저라면 다음 항목을 중심으로 데이터를 정리할 것 같습니다.

확인 항목살펴볼 내용
Arc 발생 시점어느 Recipe Step에서 발생했는가?
Forward PowerSet Point와 Actual에 변화가 있었는가?
Reflected PowerArc 전후 순간적인 Spike가 나타났는가?
Matcher Position평소와 다른 움직임이나 Hunting이 있었는가?
Gas Actual FlowMFC Actual이 안정적으로 유지되었는가?
Chamber PressurePressure와 APC Position에 변화가 있었는가?
Chamber 이력최근 PM이나 Parts 교체가 있었는가?
ESC 관련 Signal누설전류나 관련 Alarm이 발생했는가?

여기서 가장 중요한 것은 모든 Parameter를 단순히 정상과 비정상으로 나누는 것이 아닙니다.

어떤 Parameter가 먼저 달라졌는지, 그리고 Arc가 어떤 조건에서 반복되는지 확인하는 것입니다.

다만 일반적인 장비 Trend는 Sampling 간격과 신호 지연이 서로 다를 수 있습니다. 따라서 화면에 기록된 시간 순서가 실제 물리적 사건의 순서와 반드시 일치하지는 않는다는 점도 고려해야 합니다.

11. Etch 장비 Arc가 발생하면 Wafer에는 어떤 영향을 줄까?

Etch 장비 Arc가 문제가 되는 이유는 결국 Wafer와 장비에 손상을 줄 수 있기 때문입니다.

발생 위치와 방전 에너지에 따라 영향은 달라지지만, 대표적으로 다음과 같은 문제가 발생할 수 있습니다.

  • Wafer 표면의 국부적인 손상
  • 절연막 파괴와 Pattern 손상
  • Particle 발생과 오염
  • Plasma 불안정에 따른 공정 결과 변화
  • Chamber 내부 부품 손상

특히 Etch 장비 Arc로 인해 Particle이 발생하면 해당 Wafer뿐 아니라 이후 공정에도 영향을 줄 가능성이 있습니다.

또한 Etch 장비 Arc가 반복되면 Chamber 내부 부품의 상태가 변하면서 다른 RF Trouble로 이어질 수도 있습니다.

그래서 Arc는 단순한 순간적인 Plasma 이상이 아니라 공정 품질과 장비 신뢰성까지 연결해서 살펴봐야 하는 현상이라고 생각합니다.

12. Etch 장비 Arc 발생 원인 7가지 정리

지금까지 살펴본 내용을 간단히 정리하면 다음과 같습니다.

원인핵심 내용
Polymer·By-product 누적불균일한 Deposit과 전하 축적
절연 부품 손상절연 특성 변화와 국부 방전
Grounding 문제비정상적인 전위 분포와 RF Return Path 변화
RF Power·Bias 조건Sheath와 전위차, Charging 조건 변화
Particle·전기장 집중이물질과 돌출부에 의한 국부 전기장 변화
Gas·Pressure 변화Plasma Potential과 방전 조건 변화
ESC·Wafer ChargingWafer 표면 전하 축적과 절연 파괴

중요한 것은 이 일곱 가지가 완전히 독립적으로 작용하는 것이 아니라는 점입니다.

예를 들어 Chamber 내부에 Deposit이 쌓이고 특정 절연 표면에 전하가 축적된 상태에서 RF 조건이 변하면 Arc 발생 가능성이 달라질 수 있습니다.

따라서 Arc Trouble을 분석할 때는 RF와 Plasma, Chamber Hardware를 함께 이해하는 것이 중요합니다.

마무리|Arc를 이해하면서 RF Trouble을 보는 관점이 달라졌다

처음 Etch 장비 Arc를 공부할 때는 RF Power가 높거나 특정 부품에 문제가 생겼을 때 발생하는 단순한 방전 현상이라고 생각하기 쉬웠습니다.

그런데 관련 원인을 하나씩 살펴보니 Etch 장비 Arc는 생각보다 다양한 조건과 연결되어 있었습니다.

Chamber 내부에 쌓이는 Polymer와 By-product, 절연 부품의 상태, RF Return Path, Gas와 Pressure, ESC와 Wafer Charging까지 모두 관련될 수 있기 때문입니다.

특히 Arc가 발생한 뒤 Reflected Power가 증가했다고 해서 Matcher가 원인이라고 바로 판단할 수 없다는 점이 중요하다고 생각합니다.

Plasma의 전기적 상태가 먼저 변했을 수도 있고, RF 전달 조건이 달라지면서 Arc 발생에 영향을 주었을 수도 있습니다.

결국 Arc Trouble에서도 중요한 것은 정상 상태와 이상 상태를 비교하고, 발생 시점과 반복 패턴을 확인하는 것입니다.

장비 엔지니어의 관점에서 보면 Etch 장비 Arc는 RF Generator와 Matcher, Plasma, Chamber Hardware 그리고 Wafer 사이의 관계를 함께 이해해야 하는 대표적인 현상이라고 생각합니다.

단순히 Alarm 하나를 확인하는 것보다 그 Alarm이 발생하기 전후에 장비에서 어떤 변화가 있었는지 살펴보는 것이 원인 분석의 출발점이 될 수 있습니다.
