Etch Plasma 불안정해지는 이유는 무엇일까요? Gas, Pressure, RF Power, Matcher, Chamber Condition 등 Plasma Ignition 실패와 흔들림을 만드는 7가지 원인을 장비 관점에서 설명합니다.

Etch 장비에서 공정을 이해하다 보면 결국 가장 중요한 곳 중 하나가 Plasma라는 생각이 듭니다.

Gas가 정상적으로 들어오고 있습니다.

Chamber Pressure도 Recipe 값에 맞게 형성됩니다.

RF Generator에서도 Power가 정상적으로 출력되는 것처럼 보입니다.

그런데 Plasma가 한 번에 켜지지 않거나, Process 중 Plasma 상태가 불안정해지는 경우가 있습니다.

이럴 때 처음에는 자연스럽게 RF Generator부터 의심하게 됩니다.

“RF Power가 제대로 안 나오는 건가?”

저도 처음에는 Plasma와 RF를 거의 하나의 문제처럼 생각했습니다.

그런데 Etch 장비를 계속 접하고 RF와 Plasma의 관계를 공부하면서 생각이 조금 달라졌습니다.

Plasma는 RF Power 하나만으로 만들어지는 것이 아니기 때문입니다.

Gas

Pressure

RF Power

Matcher

Chamber Condition

Electrode

등 여러 조건이 동시에 맞아야 안정적인 Plasma가 만들어질 수 있습니다.

그래서 Plasma Trouble이 발생했을 때 RF Generator 하나만 보면 오히려 원인을 놓칠 수 있습니다.

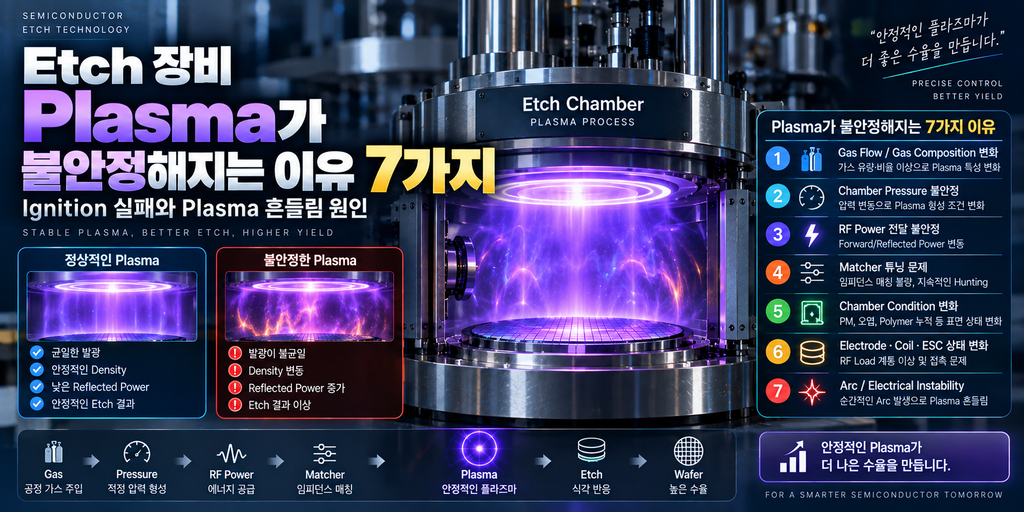

이번 글에서는 제가 Etch 장비를 보면서 이해한 관점에서 Etch Plasma가 불안정해지는 대표적인 이유 7가지와 Plasma Ignition 실패, Plasma 흔들림이 발생했을 때 어떤 흐름으로 접근하면 좋을지 정리해보겠습니다.

먼저 Plasma Ignition이란 무엇일까?

Etch 공정에서는 Chamber 내부에 Process Gas를 주입하고 적절한 Pressure를 형성한 뒤 RF Energy를 공급해 Plasma를 발생시킵니다.

이때 중성 상태의 Gas에 존재하는 Electron이 RF Electric Field에서 Energy를 얻습니다.

Energy를 얻은 Electron이 Gas Molecule이나 Atom과 충돌하면 Ionization이 발생할 수 있습니다.

쉽게 표현하면

Gas

↓

RF Energy 공급

↓

Electron 가속

↓

Gas와 Electron 충돌

↓

Ionization

↓

Electron + Ion 증가

↓

Plasma 형성

이라는 흐름입니다.

처음 몇 개의 Electron에서 시작된 Ionization이 연쇄적으로 증가하면서 Plasma가 형성됩니다.

이렇게 Plasma가 처음 형성되는 과정을 흔히 Plasma Ignition이라고 합니다.

문제는 이 과정이 항상 같은 조건에서 똑같이 일어나는 것은 아니라는 점입니다.

Gas 종류와 Pressure, RF Electric Field, Chamber 상태 등에 따라 Ignition 조건이 달라질 수 있습니다.

Plasma가 켜지는 것과 안정적으로 유지되는 것은 다르다

여기서 하나 구분해야 할 것이 있습니다.

Plasma Ignition과 Plasma Stability입니다.

Plasma가 처음 발생했다고 해서 이후 Process Step 전체에서 안정적으로 유지된다는 의미는 아닙니다.

처음에는 정상적으로 Ignition됐지만 이후 Plasma Density가 흔들릴 수도 있습니다.

Matching 상태가 계속 변할 수도 있습니다.

Pressure와 Gas가 흔들리면서 Plasma가 불안정해질 수도 있습니다.

심한 경우 Plasma가 꺼졌다 다시 발생하는 현상도 생각할 수 있습니다.

그래서 Plasma Trouble을 볼 때는

“Plasma가 켜졌는가?”

뿐만 아니라

“켜진 Plasma가 안정적으로 유지되고 있는가?”

까지 같이 보는 것이 중요하다고 생각합니다.

1. Gas Flow나 Gas Composition이 달라졌을 때

첫 번째로 생각해볼 수 있는 것은 Gas입니다.

Etch Plasma는 Chamber 안에 들어온 Process Gas를 기반으로 만들어집니다.

따라서 Gas 종류와 Flow는 Plasma 특성에 직접적으로 연결됩니다.

Etch 공정에서는 여러 Gas를 동시에 사용하는 경우가 많습니다.

예를 들어 Fluorocarbon 계열 Gas, O₂, Ar 등 서로 다른 역할을 가진 Gas들이 조합될 수 있습니다.

이때 특정 MFC의 Actual Flow가 Set Point를 제대로 따라가지 못하거나 Gas Ratio가 달라지면 Plasma 조건도 달라질 수 있습니다.

Gas Composition이 변하면 Electron Collision과 Ionization 조건도 변할 수 있기 때문입니다.

그래서

Gas Flow 변화

↓

Gas Composition 변화

↓

Electron Collision / Ionization 변화

↓

Plasma Density 변화

↓

Plasma Stability 변화

로 이어질 가능성을 생각해볼 수 있습니다.

Plasma Ignition이 평소보다 늦거나 불안정하다면 저는 RF만 보기 전에 MFC Actual Flow와 Gas Supply 상태도 같이 확인해볼 것 같습니다.

특히 Set Point가 정상이라고 Actual Flow까지 반드시 정상인 것은 아니기 때문에 Trend를 같이 보는 것이 중요합니다.

2. Chamber Pressure가 불안정할 때

두 번째는 Pressure입니다.

Pressure는 Plasma를 이해할 때 상당히 중요한 Parameter입니다.

Pressure가 달라지면 Chamber 내부 Particle Density가 달라지고 Electron의 Mean Free Path와 Collision Frequency도 달라집니다.

쉽게 말하면 Electron이 Gas Particle과 얼마나 자주 충돌하는지가 달라질 수 있다는 것입니다.

Pressure가 너무 낮거나 높은 조건에서는 Plasma Ignition과 유지 특성이 달라질 수 있습니다.

물론 적정 Pressure 범위는 Gas와 Chamber 구조, RF Frequency, Power 등에 따라 다르기 때문에 하나의 숫자로 말할 수는 없습니다.

중요한 것은 동일 Recipe에서 평소와 같은 Pressure가 안정적으로 형성되고 있는가입니다.

예를 들어 Pressure가 계속 흔들린다면

APC Valve

Throttle Valve

Pump

Gas Flow

등 Pressure Control과 관련된 계통을 같이 생각해볼 수 있습니다.

특히 Plasma가 흔들리는 시점과 Pressure가 흔들리는 시점이 비슷하다면 두 Parameter의 관계를 확인해볼 필요가 있습니다.

3. RF Power 전달이 안정적이지 않을 때

세 번째는 역시 RF Power입니다.

Plasma를 발생시키려면 Electron이 Ionization을 일으킬 수 있도록 Energy를 공급해야 합니다.

Etch 장비에서는 RF Generator가 그 Energy를 공급하는 핵심 장치입니다.

그런데 여기서 중요한 것은 Generator의 Set Power만 보는 것이 아닙니다.

Generator에서 RF Power가 만들어져도 실제 Chamber와 Plasma까지 안정적으로 전달되지 못하면 Plasma 상태가 달라질 수 있습니다.

그래서 저는

Set Power

Forward Power

Reflected Power

를 같이 보는 것이 중요하다고 생각합니다.

예를 들어 Forward Power가 순간적으로 흔들리거나 Reflected Power가 크게 증가한다면 실제 Load에 전달되는 RF 조건도 달라질 수 있습니다.

그러면 Plasma Density나 Ignition 상태 역시 영향을 받을 가능성이 있습니다.

결국

RF Generator

↓

Matcher

↓

RF Path

↓

Electrode / Coil

↓

Plasma

전체를 하나의 RF 전달 시스템으로 보는 것이 좋습니다.

4. Matcher가 Matching Point를 제대로 찾지 못할 때

네 번째는 Matcher입니다.

Matcher는 RF Generator와 Plasma Load 사이의 Impedance를 맞춰 RF Energy가 효율적으로 전달되도록 도와주는 장치입니다.

그런데 Plasma가 발생하는 순간 RF Load 자체가 크게 변할 수 있습니다.

Plasma OFF 상태와 Plasma ON 상태의 Impedance가 다를 수 있기 때문입니다.

그래서 Ignition 순간 Matcher가 빠르게 움직이면서 새로운 Matching Point를 찾게 됩니다.

정상적으로 Matching되면 Reflected Power가 감소하고 Plasma가 안정적인 상태로 유지될 수 있습니다.

반대로 Matcher가 Matching Point를 제대로 찾지 못한다면

Reflected Power 증가

Matcher Hunting

Tuning Time 증가

등의 현상이 함께 나타날 수 있습니다.

이 상태가 지속되면 Plasma 역시 안정적으로 유지되지 못할 가능성을 생각해볼 수 있습니다.

그래서 Plasma가 불안정할 때 Matcher Position과 Reflected Power를 같이 보는 이유가 여기에 있습니다.

5. Chamber Condition이 평소와 달라졌을 때

다섯 번째는 Chamber Condition입니다.

개인적으로 Plasma Trouble을 이해하면서 상당히 흥미롭다고 느꼈던 부분입니다.

Recipe가 같습니다.

Gas도 같습니다.

Pressure도 같습니다.

RF Power도 같습니다.

그런데 PM 전과 PM 직후 Plasma Condition이 완전히 같다고 볼 수 있을까요?

Chamber 내부 상태는 계속 변합니다.

Etch Process가 반복되면 Chamber Wall이나 Parts에 Polymer와 By-product가 쌓일 수 있습니다.

PM을 진행하면 이런 물질이 제거되고 Parts가 Cleaning되거나 교체됩니다.

그러면 Chamber Surface Condition이 달라집니다.

Chamber Wall의 상태는 Plasma와 완전히 독립적이지 않습니다.

Surface 상태가 달라지면 Plasma Chemistry와 Wall Interaction 등이 변할 수 있고 결과적으로 Process Condition에도 영향을 줄 수 있습니다.

그래서 PM 이후 Seasoning 과정이 중요한 경우가 있습니다.

Chamber가 일정한 Process Condition에 도달하도록 상태를 만들어주는 것입니다.

저는 그래서 Plasma Trouble이 발생하면

“최근 PM을 했는가?”

“Parts를 교체했는가?”

“Seasoning 상태는 어떤가?”

같은 이력도 상당히 중요한 정보라고 생각합니다.

6. Electrode·Coil·ESC 등 RF Load 계통이 달라졌을 때

여섯 번째는 Electrode, Coil, ESC 등 RF가 실제 Chamber로 전달되는 Hardware 계통입니다.

장비 구조에 따라 Source RF는 Coil이나 Electrode를 통해 Plasma에 Energy를 전달할 수 있습니다.

Bias RF는 ESC나 Wafer 측 Electrode와 연결될 수 있습니다.

이 RF Path의 상태가 변하면 Plasma 조건 역시 달라질 가능성이 있습니다.

예를 들어

RF Contact 상태

Electrode 상태

Coil 계통

ESC 상태

Connector

Ground Path

등을 생각해볼 수 있습니다.

물론 Plasma가 불안정하다고 해서 바로 특정 Hardware가 고장이라고 판단할 수는 없습니다.

오히려 중요한 것은

Source RF 쪽 문제인가?

Bias RF 쪽 문제인가?

어느 Frequency 계통인가?

를 먼저 구분하는 것입니다.

Source RF는 Plasma 생성과 Density에 상대적으로 더 밀접한 역할을 하기 때문에 Ignition Trouble에서는 Source RF Path를 특히 관심 있게 볼 수 있습니다.

반면 Bias RF 쪽 이상은 Wafer 측 Sheath와 Ion Energy 조건에 더 직접적인 영향을 줄 수 있습니다.

다만 실제 구조와 역할은 장비마다 다르기 때문에 장비별 RF Architecture를 기준으로 판단해야 합니다.

7. Arc나 순간적인 Electrical Instability가 발생할 때

마지막으로 생각해볼 수 있는 것은 Arc와 순간적인 Electrical Instability입니다.

Plasma Process에서는 Chamber 내부에 높은 Electric Field가 형성될 수 있습니다.

특정 조건에서 국부적인 전기적 Breakdown이나 Arc가 발생하면 Plasma 상태가 순간적으로 크게 흔들릴 수 있습니다.

Arc가 발생하는 원인은 하나로 정해져 있지 않습니다.

Particle이나 Deposit,

Chamber 내부 Surface 상태,

Sharp Edge,

Insulation 상태,

전기장 집중,

Process Condition

등 여러 요소가 영향을 줄 수 있습니다.

Arc가 발생하면 RF System에서 순간적인 Load 변화가 나타날 수 있고 Forward/Reflected Power나 Matcher 상태에도 변화가 나타날 수 있습니다.

그래서 Plasma가 순간적으로 흔들리는 시점에 RF Parameter에서도 Spike가 나타난다면 시간적으로 서로 연관되어 있는지 확인해볼 필요가 있습니다.

다만 여기서도 중요한 것은 어떤 Parameter가 원인이고 어떤 Parameter가 결과인지 바로 단정하지 않는 것입니다.

Plasma가 먼저 불안정해져 RF Load가 변했을 수도 있고 Electrical Event가 먼저 발생해 Plasma가 흔들렸을 수도 있기 때문입니다.

Plasma Ignition이 실패한다면 어디부터 볼까?

Plasma가 아예 켜지지 않는다면 저는 문제를 크게 세 가지로 나눠 생각하면 이해하기 쉽다고 봅니다.

첫 번째, Plasma를 만들 Gas가 정상적으로 존재하는가?

MFC Actual Flow와 Gas Supply를 확인합니다.

두 번째, 적절한 Pressure가 형성되어 있는가?

Pressure Actual과 APC/Pump 상태를 확인합니다.

세 번째, Plasma를 만들 RF Energy가 정상적으로 전달되고 있는가?

Forward Power, Reflected Power, Matcher Position 등을 확인합니다.

즉 기본 흐름은

Gas

↓

Pressure

↓

RF

↓

Matching

↓

Plasma

입니다.

이 흐름을 먼저 확인한 뒤 최근 PM이나 Parts 교체, RF Path 변화 등을 추가로 연결해보는 방식입니다.

Plasma가 켜졌다 꺼진다면 무엇을 볼까?

Ignition 자체는 되는데 Plasma가 유지되지 않는 경우라면 조금 다른 관점도 필요합니다.

처음 Plasma를 만드는 조건은 충족했지만 이후 Plasma를 유지하는 조건이 안정적이지 않을 가능성을 생각해볼 수 있기 때문입니다.

이때 저는 시간축으로 Trend를 비교하는 것이 중요하다고 생각합니다.

Plasma가 흔들리는 바로 직전에

Pressure가 먼저 변했는지,

Gas Actual이 먼저 변했는지,

Forward Power가 변했는지,

Reflected Power가 증가했는지,

Matcher Position이 급격히 움직였는지

확인해보는 것입니다.

결국 핵심은 또 같습니다.

“무엇이 가장 먼저 변했는가?”

입니다.

Plasma 불안정과 Reflected Power는 어떤 관계일까?

이 두 가지는 서로 연결되어 있습니다.

Plasma가 변하면 RF Load Impedance가 변할 수 있습니다.

그러면 기존 Matching Point가 달라지고 Reflected Power가 증가할 수 있습니다.

반대로 Matching이 불안정해 실제 전달되는 RF Energy가 변하면 Plasma 역시 흔들릴 수 있습니다.

즉

Plasma 변화 → Impedance 변화 → Reflected Power 변화

도 가능하고

RF Matching 변화 → 전달 Power 변화 → Plasma 변화

도 가능합니다.

그래서 Reflected Power와 Plasma Stability 중 어느 하나만 보고 원인이라고 단정하면 안 된다고 생각합니다.

시간축 Trend가 중요한 이유가 바로 이것입니다.

정상 Wafer와 Trouble Wafer Trend를 비교해보자

저는 Troubleshooting에서 이 방법이 가장 현실적이라고 생각합니다.

Trouble이 발생한 Wafer 하나의 데이터만 보면 어떤 값이 이상한지는 보이지만 왜 이상해졌는지 판단하기 어렵습니다.

그래서 동일 Recipe의 정상 Wafer와 비교합니다.

예를 들어

Gas Flow

Pressure

Forward Power

Reflected Power

Matcher Position

Plasma 관련 Signal

을 동일한 시간축으로 놓고 비교하는 것입니다.

정상 Wafer에서는

Pressure 안정 → RF ON → Matcher Tuning → Reflected Power 감소 → Plasma 안정

이라는 흐름이 나타났는데 Trouble Wafer에서는

Pressure 흔들림 → RF ON → Matcher Hunting → Reflected Power 증가 → Plasma 불안정

이라는 흐름이 보인다면 문제를 바라보는 방향이 훨씬 명확해집니다.

장비 Parameter는 하나씩 보면 숫자지만 시간 순서대로 연결하면 하나의 현상이 됩니다.

Plasma 불안정이 Wafer에 미치는 영향

Etch Process에서 Plasma Stability가 중요한 이유는 결국 Wafer 결과와 연결되기 때문입니다.

Plasma 상태가 흔들리면 Ion과 Radical의 생성 조건 역시 변할 수 있습니다.

그러면

Etch Rate

Uniformity

Profile

Selectivity

CD

Surface Damage

등에 영향을 줄 가능성이 있습니다.

특히 HAR Etch처럼 깊고 좁은 구조를 식각하거나 GAA처럼 얇은 구조에서 Selectivity와 Damage Control이 중요한 공정에서는 안정적인 Plasma Control이 더욱 중요해질 수 있습니다.

결국

Gas / Pressure / RF

↓

Plasma

↓

Ion + Radical

↓

Surface Reaction

↓

Etch Profile

↓

Wafer

로 연결됩니다.

그래서 Plasma Trouble은 단순히 “Plasma가 조금 흔들렸다” 정도로 끝나는 문제가 아니라 최종 Process 결과까지 연결해서 볼 필요가 있습니다.

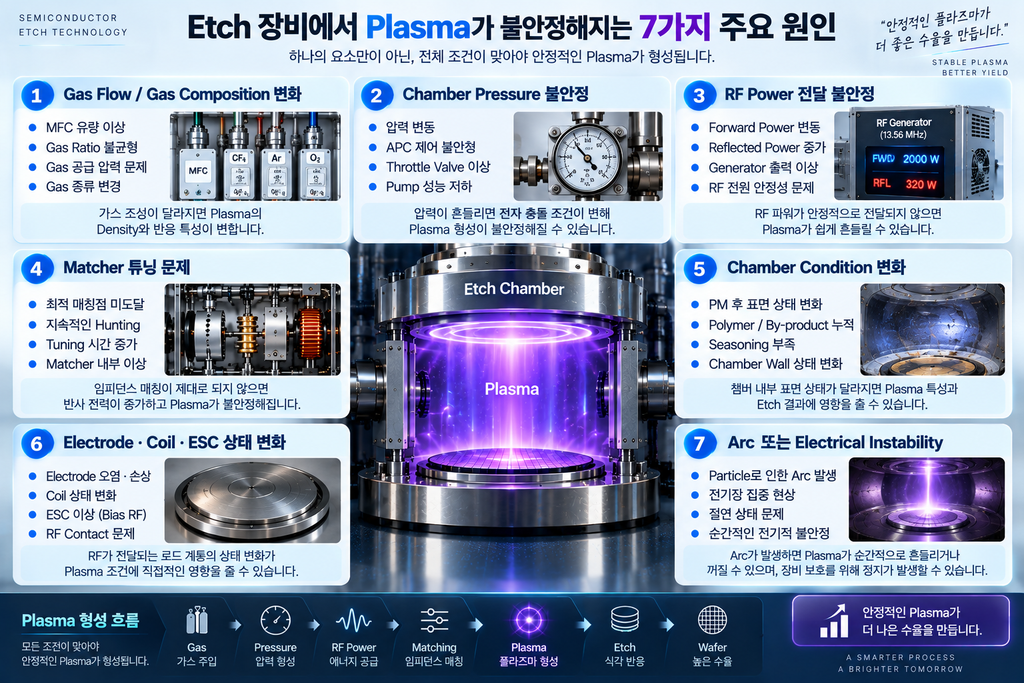

Etch Plasma가 불안정해지는 이유 7가지 정리

1. Gas Flow·Gas Composition 변화

MFC Flow나 Gas Ratio 변화가 Ionization과 Plasma Chemistry에 영향을 줄 수 있습니다.

2. Chamber Pressure 불안정

Pressure 변화가 Collision과 Plasma 형성 조건을 바꿀 수 있습니다.

3. RF Power 전달 불안정

Forward/Reflected Power 변화가 Plasma에 전달되는 Energy 조건에 영향을 줄 수 있습니다.

4. Matcher Tuning 문제

Matching Point를 안정적으로 찾지 못하면 RF Energy 전달이 불안정해질 수 있습니다.

5. Chamber Condition 변화

PM, Cleaning, Seasoning, Polymer·By-product 누적 등으로 Plasma Condition이 달라질 수 있습니다.

6. Electrode·Coil·ESC 등 RF Load 계통 변화

RF가 Chamber로 전달되는 Hardware 상태가 Plasma 조건에 영향을 줄 수 있습니다.

7. Arc 또는 Electrical Instability

순간적인 Electrical Event가 Plasma와 RF Load를 크게 흔들 수 있습니다.

중요한 것은 이 7가지가 서로 완전히 독립된 원인이 아니라는 점입니다.

Gas가 변하면 Plasma가 변할 수 있습니다.

Plasma가 변하면 Impedance가 변합니다.

Impedance가 변하면 Matcher가 움직입니다.

Matcher가 Matching하지 못하면 Reflected Power가 증가할 수 있습니다.

그리고 실제 전달 RF Energy가 다시 변하면서 Plasma에 영향을 줄 수 있습니다.

결국 하나의 Loop처럼 연결되어 있습니다.

마무리

Etch 장비에서 Plasma가 불안정해지면 처음에는 RF Generator 문제부터 떠올리기 쉽습니다.

저도 처음에는 그랬습니다.

하지만 장비를 보면서 Plasma를 조금씩 이해하고 나니 Plasma Trouble은 한 가지 장치만으로 설명하기 어려운 경우가 많다는 생각이 들었습니다.

Gas가 있어야 합니다.

적절한 Pressure가 만들어져야 합니다.

RF Energy가 공급되어야 합니다.

Matcher가 RF Power를 효율적으로 전달해야 합니다.

Electrode와 RF Path가 정상이어야 합니다.

그리고 Chamber Condition 역시 안정적이어야 합니다.

결국

Gas → Pressure → RF Generator → Matcher → Plasma → Ion/Radical → Wafer

가 모두 연결되어 있습니다.

그래서 Plasma Ignition이 실패하거나 Process 중 Plasma가 흔들린다면 저는 가장 먼저

“무엇이 먼저 변했는가?”

를 찾아보는 것이 중요하다고 생각합니다.

Pressure가 먼저 흔들렸는지,

Gas Actual이 달라졌는지,

Forward Power가 변했는지,

Reflected Power가 먼저 증가했는지,

Matcher가 Hunting하기 시작했는지,

최근 PM이나 Parts 교체가 있었는지를 시간 순서대로 연결해보는 것입니다.

장비 엔지니어 입장에서 Troubleshooting은 결국 Alarm 하나를 보고 부품을 찾는 것보다 장비 안에서 일어난 현상을 하나의 흐름으로 재구성하는 과정에 더 가까운 것 같습니다.

Plasma 역시 마찬가지입니다.

RF Generator → Matcher → Plasma → Wafer

이 흐름을 이해하고 나면 Plasma Ignition 실패나 Plasma 흔들림이 단순한 Plasma Trouble이 아니라 장비 전체 상태를 보여주는 하나의 결과라는 것을 조금 더 쉽게 이해할 수 있습니다.
