SK하이닉스 반도체 기술은 무엇이 특별할까요? HBM과 MR-MUF, 1c DRAM, 4D NAND, CBA, Custom HBM 등 AI 시대를 이끄는 핵심 반도체 기술 7가지의 원리와 특징, 차별화된 기술력과 경쟁력을 초보자도 이해하기 쉽게 자세히 알아봅니다.
SK하이닉스가 세계 반도체 시장에서 주목받는 이유는 무엇일까요?
많은 사람들은 SK하이닉스를 삼성전자와 함께 DRAM과 NAND Flash를 생산하는 국내 대표 메모리 반도체 기업으로 알고 있습니다.
하지만 최근 AI 산업이 빠르게 성장하면서 SK하이닉스를 바라보는 시선도 달라졌습니다.
그 중심에는 HBM(High Bandwidth Memory)이 있습니다.
AI GPU와 AI Accelerator가 처리하는 데이터가 폭발적으로 증가하면서 단순히 연산장치의 성능만 높이는 것으로는 AI 시스템 전체의 성능을 높이기 어려워졌습니다.
GPU가 필요로 하는 엄청난 양의 데이터를 빠르게 전달할 수 있는 고성능 메모리가 중요해졌고, 이 과정에서 HBM이 AI 반도체의 핵심 부품으로 떠올랐습니다.
하지만 SK하이닉스 반도체 기술을 HBM 하나만으로 설명하기에는 부족합니다.
HBM을 만들기 위한 첨단 DRAM 기술부터 여러 DRAM Die를 안정적으로 적층하기 위한 MR-MUF, 초미세 DRAM 공정, 4D NAND, CBA 기술 그리고 AI 시스템 전체를 겨냥한 차세대 메모리 전략까지 다양한 기술이 연결되어 있기 때문입니다.
이번 글에서는 SK하이닉스 반도체 기술 가운데 주목할 만한 핵심 기술 7가지를 원리와 특징 중심으로 쉽게 알아보겠습니다.
1. AI 시대 핵심 메모리 HBM 기술
SK하이닉스 반도체 기술을 이야기할 때 가장 먼저 살펴봐야 하는 것이 HBM입니다.

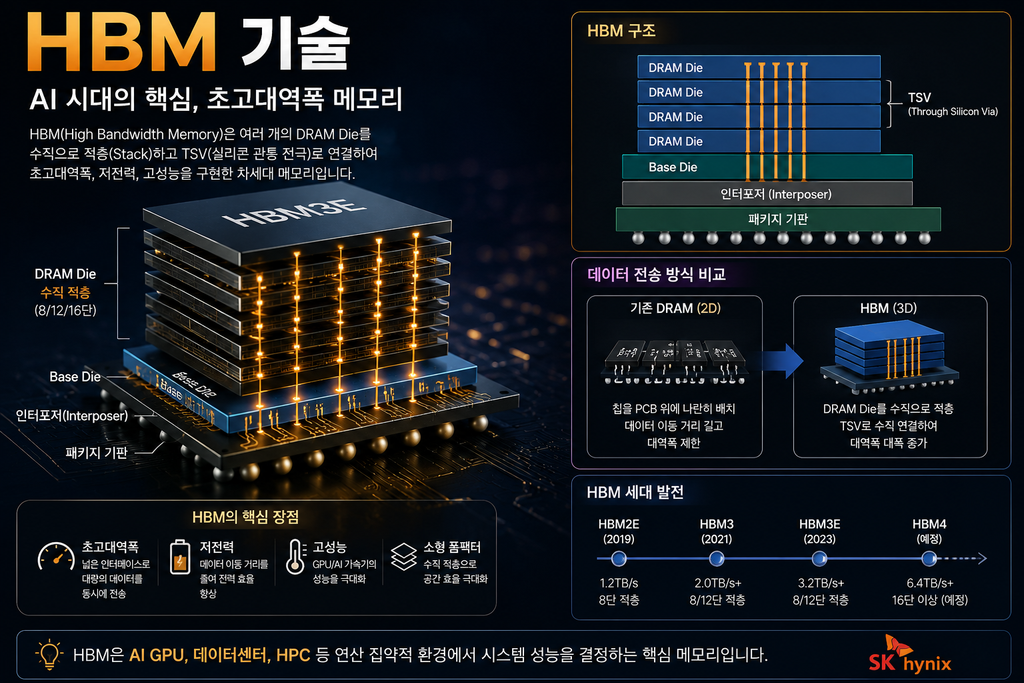

HBM은 High Bandwidth Memory, 즉 고대역폭 메모리를 의미합니다.
HBM 역시 기본적으로 DRAM입니다.
하지만 일반적인 DRAM과 구조가 크게 다릅니다.
일반 DRAM이 여러 개의 메모리 칩을 PCB 등에 배치해 사용하는 방식이라면 HBM은 여러 개의 DRAM Die를 수직으로 적층합니다.
그리고 TSV(Through-Silicon Via) 등을 이용해 적층된 Die 사이에서 데이터를 전달합니다.
이 구조가 중요한 이유는 Bandwidth 때문입니다.
AI GPU에는 수많은 연산 Core가 존재합니다.
GPU가 아무리 빠르게 계산할 수 있더라도 메모리에서 데이터를 충분히 빠르게 공급하지 못하면 GPU가 데이터를 기다리는 병목현상이 발생할 수 있습니다.
HBM은 매우 넓은 인터페이스를 활용하여 대량의 데이터를 동시에 전달할 수 있도록 만들어졌습니다.
SK하이닉스는 HBM2E와 HBM3, HBM3E를 거쳐 HBM4까지 기술 세대를 발전시켜 왔습니다.
따라서 현재 SK하이닉스의 기술 경쟁력을 이해하려면 HBM을 단순한 제품 하나가 아니라 DRAM·TSV·패키징·열관리·수율이 결합된 종합적인 메모리 기술로 바라봐야 합니다.
2. HBM 경쟁력을 만든 MR-MUF 기술
HBM에서는 DRAM 자체의 성능만큼 중요한 것이 Packaging입니다.
여러 개의 DRAM Die를 수직으로 쌓아야 하기 때문입니다.
SK하이닉스 HBM 기술을 설명할 때 특히 중요한 기술이 MR-MUF입니다.

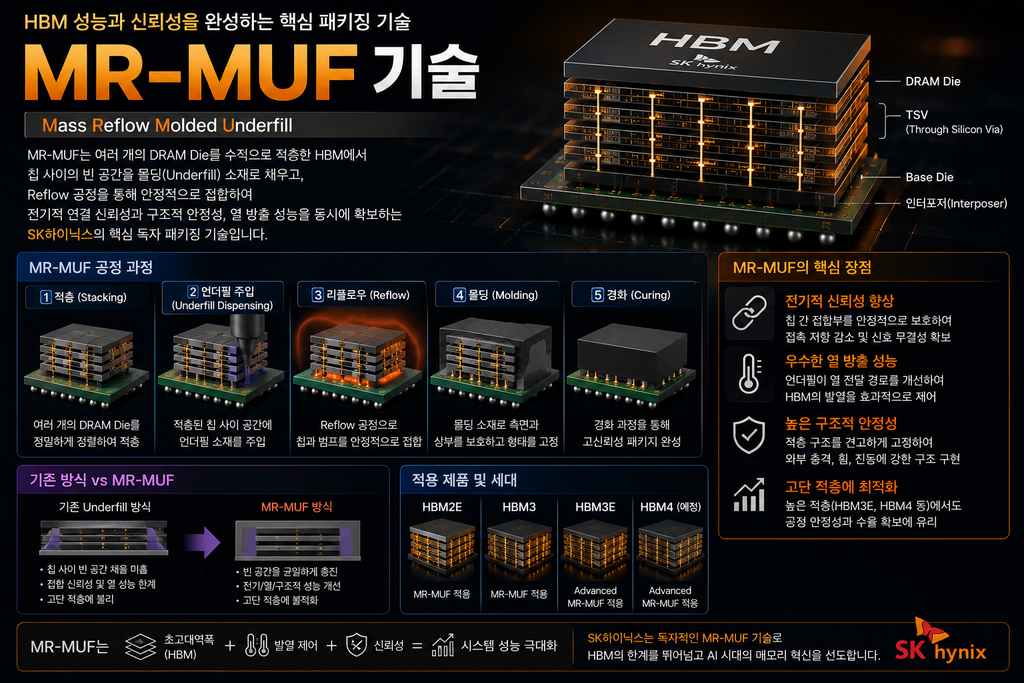

MR-MUF는 Mass Reflow Molded Underfill을 의미합니다.
HBM에서는 여러 DRAM Die 사이를 안정적으로 연결하면서 적층된 구조를 보호해야 합니다.
기존 방식에서는 적층된 Chip 사이에 Underfill 소재를 채우는 과정 등이 필요합니다.
MR-MUF는 적층된 Chip을 연결하는 Reflow 과정과 Mold 재료를 활용한 Underfill 형성을 효율적으로 결합하는 기술입니다.
쉽게 표현하면 여러 장의 얇은 DRAM Die를 쌓아놓은 뒤 전기적인 연결과 구조적인 안정성을 확보하는 패키징 기술이라고 이해할 수 있습니다.
HBM의 적층 수가 증가할수록 열관리 역시 중요합니다.
열을 효과적으로 방출하지 못하면 메모리의 성능과 신뢰성에 영향을 줄 수 있기 때문입니다.
SK하이닉스는 HBM 세대가 발전하면서 MR-MUF를 개선해 왔으며 HBM4에는 Advanced MR-MUF 기술을 적용하고 있습니다.
즉, HBM 경쟁력은 단순히 DRAM을 많이 쌓는 데서 끝나는 것이 아니라 얼마나 얇고 안정적으로 적층하고 열을 효과적으로 관리하면서 높은 수율로 생산할 수 있는가에서 결정됩니다.
3. HBM의 기반이 되는 초미세 DRAM 기술
HBM은 결국 DRAM을 기반으로 만들어집니다.
따라서 뛰어난 HBM을 만들기 위해서는 기본적인 DRAM 기술력이 뒷받침되어야 합니다.
DRAM에서는 세대가 발전할수록 동일한 면적에 더 많은 데이터를 저장하면서 성능과 전력효율을 개선해야 합니다.
하지만 DRAM Cell이 작아질수록 제조 난이도는 급격하게 증가합니다.
Transistor를 정밀하게 형성해야 하고 데이터를 저장하는 Capacitor 역시 충분한 특성을 확보해야 합니다.
이 과정에서는
Lithography
Etch
Deposition
Cleaning
Metrology
등 수많은 공정이 정밀하게 연결되어야 합니다.
SK하이닉스는 10나노급 DRAM 기술을 지속적으로 발전시키며 1b를 거쳐 1c DRAM까지 기술을 확대했습니다.
이러한 첨단 DRAM 기술은 일반적인 DDR뿐 아니라 HBM과 고성능 서버 메모리 등 다양한 제품의 기반이 됩니다.
즉,
DRAM 미세공정 → 고성능 DRAM Die → HBM → AI GPU
라는 기술적 연결관계를 가지고 있습니다.
HBM만 보고 SK하이닉스의 경쟁력을 판단하면 안 되는 이유입니다.
4. NAND의 구조를 바꾼 4D NAND 기술
SK하이닉스는 DRAM뿐 아니라 NAND Flash에서도 독자적인 기술 브랜드를 발전시켜 왔습니다.
SK하이닉스 반도체 기술 대표적인 것이 4D NAND입니다.
NAND Flash는 전원이 꺼져도 데이터를 저장할 수 있는 비휘발성 메모리로 SSD와 스마트폰, 데이터센터 등 다양한 분야에서 사용됩니다.
과거 NAND는 Cell을 평면으로 배치했습니다.
하지만 미세화가 진행되면서 Cell 사이의 간섭과 제조 난이도가 증가했고, 이를 해결하기 위해 Cell을 수직으로 쌓는 3D NAND 기술이 발전했습니다.

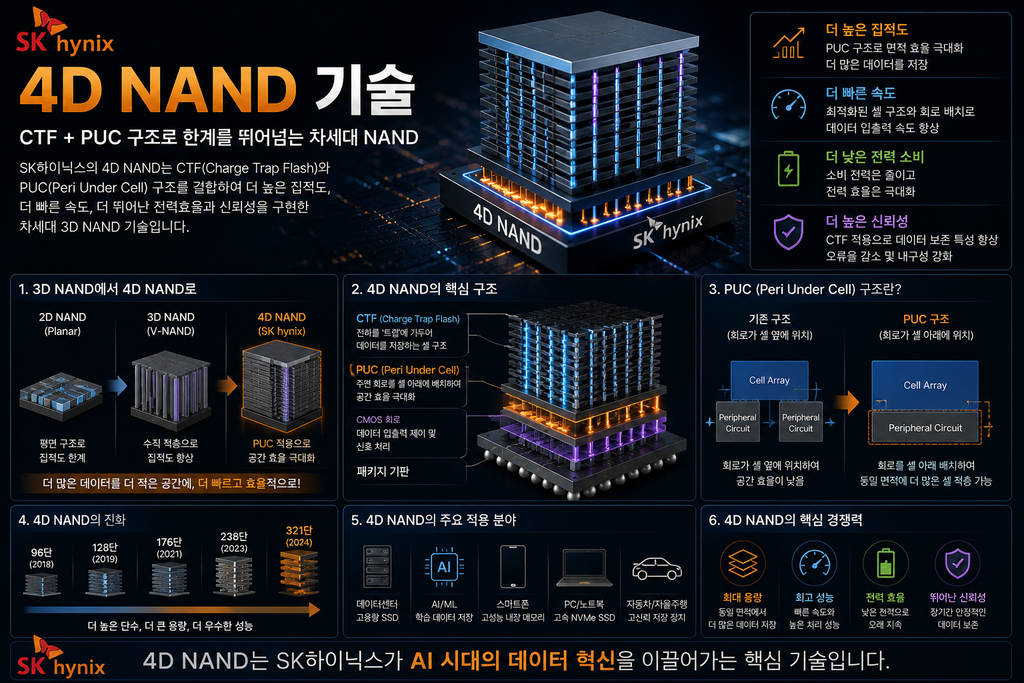

SK하이닉스의 4D NAND는 CTF(Charge Trap Flash)와 PUC(Peri Under Cell) 구조를 결합한 기술입니다.
PUC는 Peripheral Circuit을 Cell Array 아래쪽에 배치하는 방식입니다.
쉽게 말하면 건물 옆에 있던 설비 공간을 건물 아래쪽으로 옮기는 것과 비슷합니다.
이렇게 하면 동일한 Chip 면적을 보다 효율적으로 활용할 수 있습니다.
SK하이닉스는 96단 4D NAND를 시작으로 적층 수를 계속 높였고 이후 238단과 321단 제품까지 기술을 발전시켜 왔습니다.
하지만 NAND에서 중요한 것은 단순히 “몇 단인가?”만이 아닙니다.
Layer가 증가할수록 매우 깊은 Channel Hole을 정확하게 Etch해야 하며 수많은 Layer의 두께와 균일도를 정밀하게 제어해야 합니다.
따라서 4D NAND 역시 Cell 구조 + Etch + Deposition + 공정제어 + 수율이 함께 만들어내는 기술입니다.
5. NAND 성능을 높이는 CBA 기술
SK하이닉스의 NAND 기술에서 주목할 만한 또 하나의 기술이 CBA입니다.
CBA는 CMOS Bonding to Array를 의미합니다.
NAND는 크게 데이터를 저장하는 Cell Array 영역과 이를 제어하는 Peripheral Circuit 영역으로 생각할 수 있습니다.
반도체가 점점 복잡해지면서 이 두 영역을 각각의 목적에 맞게 최적화하는 것이 중요해지고 있습니다.
CBA는 Cell과 Peripheral CMOS를 각각 제작한 뒤 서로 결합하는 방식입니다.
이 방식의 장점은 Cell Array와 Peripheral Circuit을 각각 보다 적합한 공정으로 설계하고 제조할 수 있다는 점입니다.
쉽게 표현하면 하나의 공장에서 모든 부품을 동시에 만드는 대신 서로 다른 특성이 필요한 두 부품을 각각 최적의 방식으로 만든 다음 정밀하게 결합하는 것과 비슷합니다.
SK하이닉스 반도체 기술 NAND가 점점 고단화되고 고성능화될수록 Cell 자체뿐 아니라 데이터를 읽고 쓰고 제어하는 Peripheral Circuit의 성능도 중요해집니다.
따라서 CBA 같은 기술은 차세대 고성능 NAND와 AI 데이터센터용 Storage 경쟁에서 중요한 역할을 할 수 있습니다.
6. AI 시대를 겨냥한 Full Stack AI Memory 전략
SK하이닉스가 최근 강조하는 방향 중 하나가 Full Stack AI Memory입니다.
SK하이닉스 반도체 기술 과거 메모리 회사의 역할은 DRAM이나 NAND 같은 범용 메모리를 생산해 고객에게 공급하는 것이 중심이었습니다.
하지만 AI 시대에는 상황이 달라지고 있습니다.
AI 시스템에서는 데이터가 계속 이동합니다.
Storage에 저장되어 있던 데이터를 불러오고 System Memory를 거쳐 GPU나 AI Accelerator가 처리합니다.
연산이 끝난 데이터는 다시 저장될 수도 있습니다.
즉,
Storage → DRAM → HBM → AI Accelerator
전체 데이터 흐름의 효율성이 중요합니다.
SK하이닉스는 이러한 변화에 대응해 HBM뿐 아니라 AI-DRAM과 AI-NAND를 포함하는 AI 메모리 포트폴리오를 확대하고 있습니다.
HBM은 GPU 가까이에서 매우 높은 대역폭을 제공합니다.
AI-DRAM은 Server와 AI Computing System의 메모리를 담당합니다.
AI-NAND와 eSSD는 대규모 AI 데이터를 저장하는 역할을 합니다.
따라서 SK하이닉스의 AI 전략은 단순히
“HBM을 잘 만드는 회사”
에 머무르는 것이 아니라
“AI 시스템에서 필요한 다양한 메모리를 연결하는 회사”
로 확대되고 있다고 볼 수 있습니다.
7. Custom HBM과 고객 맞춤형 메모리 기술
마지막으로 주목할 SK하이닉스 반도체 기술은 Custom HBM입니다.
AI Accelerator 시장이 발전하면서 모든 고객이 동일한 형태의 메모리를 원하는 것은 아닙니다.
AI Chip마다 요구되는
Memory Bandwidth
Capacity
Power
Package 구조
Interface
등이 달라질 수 있기 때문입니다.
따라서 앞으로 HBM은 완전히 동일한 범용 제품만 공급하는 방식에서 고객의 AI Accelerator 구조에 맞게 일부 기능과 구조를 최적화하는 방향으로 발전할 가능성이 있습니다.
여기에서 중요한 것이 Base Die입니다.
HBM의 아래쪽에 위치하는 Base Die는 적층된 DRAM과 외부 Logic Chip 사이에서 데이터가 이동하도록 연결하는 중요한 역할을 합니다.
HBM 세대가 발전할수록 이 Base Die의 기능과 Logic 기술의 중요성도 커지고 있습니다.
SK하이닉스는 고객 및 파트너와의 협력을 통해 차세대 HBM과 Custom HBM을 개발하는 전략을 강화하고 있습니다.
이는 앞으로 메모리 기업이 단순한 부품 공급자를 넘어 AI Chip 설계 단계부터 고객과 함께 최적의 메모리 구조를 설계하는 방향으로 역할이 확대될 수 있다는 의미입니다.
SK하이닉스 반도체 기술 7가지를 한눈에 정리하면?
| 핵심 기술 | 주요 특징 | 핵심 분야 |
|---|---|---|
| HBM | DRAM 적층을 통한 초고대역폭 구현 | AI·GPU |
| MR-MUF | HBM 적층·접합·열관리 | 첨단 패키징 |
| 1c DRAM | 첨단 10나노급 DRAM | HBM·서버 |
| 4D NAND | CTF + PUC 구조 | NAND·SSD |
| CBA | CMOS와 Cell Array를 각각 제조 후 결합 | 차세대 NAND |
| Full Stack AI Memory | HBM·AI-DRAM·AI-NAND 연결 | AI 데이터센터 |
| Custom HBM | 고객 AI Chip에 맞춘 메모리 최적화 | AI Accelerator |
SK하이닉스 반도체 특허는 어떻게 봐야 할까?
SK하이닉스 반도체 기술을 이야기할 때 특허 역시 중요한 부분입니다.
DRAM 하나만 만들더라도 Cell 구조와 Capacitor, 소재, 배선, Etch, Deposition, Packaging 등 수많은 기술이 사용됩니다.
HBM에서는 여기에 TSV와 Stacking, Bonding, 열관리 등의 기술까지 추가됩니다.
기업은 이러한 연구개발 결과를 보호하기 위해 다양한 특허를 출원합니다.
하지만 특허를 볼 때는 단순히
“특허가 많으니까 기술력이 무조건 더 좋다.”
라고 판단해서는 안 됩니다.
특허마다 권리범위가 다르고 국가와 존속기간도 다릅니다.
기업 간 라이선스 계약이 존재할 수도 있습니다.
따라서 SK하이닉스 반도체 특허를 평가할 때는 단순한 숫자보다 HBM·DRAM·NAND·패키징 같은 핵심 사업영역에서 어떤 기술을 지속적으로 축적하고 있는가를 살펴보는 것이 중요합니다.
SK하이닉스만 사용할 수 있는 기술이라는 뜻일까?
여기서도 정확하게 구분해야 합니다.
HBM이나 TSV, 3D NAND 자체는 SK하이닉스만 사용하는 기술이 아닙니다.
다른 글로벌 반도체 기업들도 같은 기술 분야에서 경쟁하고 있습니다.
따라서 SK하이닉스 독자 기술이라는 표현은 HBM 자체를 SK하이닉스만 만들 수 있다는 뜻이 아닙니다.
오히려 같은 기술 분야에서 SK하이닉스가 개발한 구체적인 구조, 공정 방법, 패키징 방식과 관련 지식재산 및 양산 노하우를 의미한다고 이해하는 것이 정확합니다.
대표적인 사례가 MR-MUF와 4D NAND 같은 SK하이닉스의 차별화 기술과 브랜드입니다.
장비 엔지니어 관점에서 보면 무엇이 중요할까?
완성된 HBM이나 DRAM만 보면 제품의 성능이 가장 중요해 보입니다.
하지만 실제 Fab에서는 이러한 제품을 높은 수율로 반복 생산해야 합니다.
DRAM 미세화가 진행되면 Lithography와 Etch, Deposition의 공정 Window가 더욱 좁아질 수 있습니다.
4D NAND가 고단화되면 깊은 Channel Hole을 형성하기 위한 High Aspect Ratio Etch의 중요성이 커집니다.
HBM에서는 TSV를 형성하고 Wafer를 얇게 만든 뒤 여러 Die를 정밀하게 적층해야 합니다.
결국 장비에서는
Pressure
Temperature
Gas Flow
RF Power
Plasma
Vacuum
Particle
등 수많은 Parameter를 안정적으로 관리해야 합니다.
미세한 장비 편차 하나가 Wafer 결과에 영향을 주고 이것이 최종 수율과 제품 원가로 연결될 수 있기 때문입니다.
따라서 SK하이닉스의 반도체 기술 경쟁력 역시 제품 설계 → 공정 → 장비 → 패키징 → 수율 → 양산 전체를 함께 봐야 합니다.
SK하이닉스 기술력이 HBM 하나만으로 설명되지 않는 이유
현재 SK하이닉스를 대표하는 제품을 하나 고른다면 HBM을 떠올리는 사람이 많습니다.
하지만 HBM 하나를 제대로 만들기 위해서도 여러 기술이 필요합니다.
먼저 고성능 DRAM Die가 필요합니다.
DRAM을 만들기 위한 미세공정 기술이 필요합니다.
Die를 연결하기 위한 TSV가 필요합니다.
여러 장의 Die를 적층해야 합니다.
적층된 구조를 안정적으로 접합하기 위한 MR-MUF와 같은 Packaging 기술도 필요합니다.
열을 효과적으로 제어해야 하며 최종적으로 높은 수율을 확보해야 합니다.
즉,
첨단 DRAM → TSV → 적층 → MR-MUF → 열관리 → 테스트 → 수율 → HBM 양산
이라는 기술 사슬이 완성되어야 합니다.
그래서 SK하이닉스의 HBM 경쟁력은 특정 기술 하나가 아니라 여러 메모리·공정·패키징 기술을 실제 양산으로 연결하는 능력으로 이해하는 것이 더 정확합니다.
삼성전자와 SK하이닉스의 독자 기술 방향은 어떻게 다를까?
앞서 삼성전자 반도체 기술을 살펴봤다면 두 회사의 차이를 비교하는 것도 흥미롭습니다.
삼성전자는 메모리뿐 아니라 Foundry와 System LSI, 이미지센서, 첨단 패키징 등 사업영역이 넓습니다.
그래서 삼성전자 기술을 살펴보면 V-NAND와 GAA MBCFET, EUV DRAM, ISOCELL, HBM, 2.5D·3D Packaging 등 다양한 분야가 등장합니다.
반면 SK하이닉스는 상대적으로 메모리 기술에 더욱 집중된 구조를 가지고 있습니다.
특히
DRAM → HBM → MR-MUF → AI Memory
그리고
NAND → 4D NAND → CBA → AI Storage
라는 두 개의 기술축이 뚜렷합니다.
따라서 두 회사의 기술력을 단순히 누가 더 높다고 비교하기보다 어떤 분야에서 어떤 독자적인 기술을 발전시키고 있는가를 비교하는 것이 더 정확합니다.
SK하이닉스 반도체 핵심 기술 7가지 정리
SK하이닉스 반도체 기술을 다시 정리하면 다음과 같습니다.
첫째, HBM 기술을 발전시키며 AI GPU에 필요한 초고대역폭 메모리 경쟁력을 강화하고 있습니다.
둘째, MR-MUF와 Advanced MR-MUF를 활용해 HBM 적층과 열관리, 패키징 경쟁력을 발전시키고 있습니다.
셋째, 1c를 포함한 첨단 DRAM 기술을 통해 HBM과 Server Memory의 기반 기술을 강화하고 있습니다.
넷째, CTF와 PUC를 결합한 4D NAND를 통해 NAND의 집적도와 공간 효율을 높이고 있습니다.
다섯째, CBA 기술을 통해 Cell Array와 Peripheral CMOS를 각각 최적화한 뒤 결합하는 차세대 NAND 기술을 발전시키고 있습니다.
여섯째, HBM·AI-DRAM·AI-NAND를 연결하는 Full Stack AI Memory 전략을 확대하고 있습니다.
일곱째, Custom HBM을 통해 고객의 AI Accelerator에 더욱 최적화된 메모리 기술로 발전하고 있습니다.
마무리
SK하이닉스를 단순히 “DRAM과 NAND를 만드는 메모리 회사”라고만 이해하면 최근의 기술 변화를 충분히 설명하기 어렵습니다.
AI 시대가 시작되면서 메모리는 단순한 저장장치가 아니라 시스템 성능을 결정하는 핵심 요소로 변화하고 있기 때문입니다.
그 중심에 HBM이 있습니다.
하지만 HBM의 경쟁력 역시 하나의 기술로 만들어지지 않습니다.
첨단 DRAM이 필요하고 TSV와 적층기술이 필요합니다.
MR-MUF와 같은 패키징 기술과 열관리 기술도 필요합니다.
그리고 모든 공정을 안정적으로 운영해 높은 수율로 제품을 대량생산할 수 있어야 합니다.
NAND 역시 마찬가지입니다.
단순히 적층 수를 높이는 것이 아니라 4D NAND와 CBA 같은 구조적 변화와 공정 혁신을 통해 집적도와 성능을 발전시켜야 합니다.
결국 SK하이닉스 반도체 기술의 핵심은 특정 기술 하나보다
DRAM → HBM → 첨단 패키징
그리고
4D NAND → CBA → AI Storage
라는 기술들을 실제 AI 시장의 요구와 연결하는 데 있다고 볼 수 있습니다.
앞으로 AI 모델이 더욱 커지고 데이터센터에서 처리해야 하는 데이터가 증가할수록 GPU의 연산능력뿐 아니라 데이터를 얼마나 빠르게 전달하고 저장할 수 있는지가 더욱 중요해질 것입니다.
그 과정에서 HBM과 AI-DRAM, AI-NAND 같은 고성능 메모리의 역할 역시 계속 커질 가능성이 있습니다.
따라서 SK하이닉스의 미래 경쟁력을 이해하려면 단순히 HBM 판매량만 볼 것이 아니라 DRAM 미세공정, MR-MUF, 4D NAND, CBA, Custom HBM과 AI 메모리 전략이 어떻게 하나의 기술 생태계로 연결되는지 함께 살펴보는 것이 중요합니다.
